Vytvorenie modelu

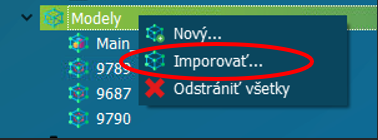

Import modelu

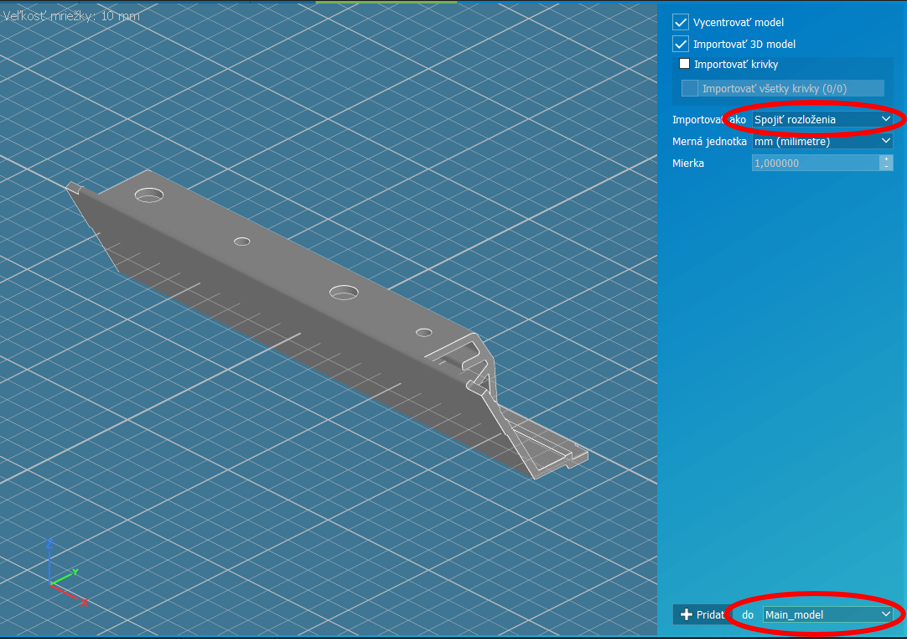

Model importujeme do pôvodného modelu vzorového projektu.

Koordinácia modelu

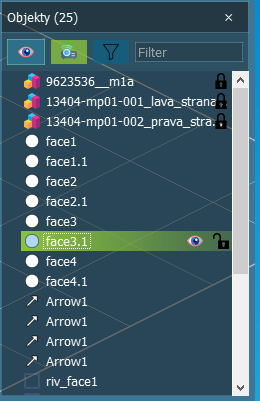

Pôvodný model vymažeme a zachováme len nový. V prípade, že chceme spraviť kompozíciu viacerých prvkov modelu, tak importujeme aj ďalšie dielce a pospájame ich polohovaním.

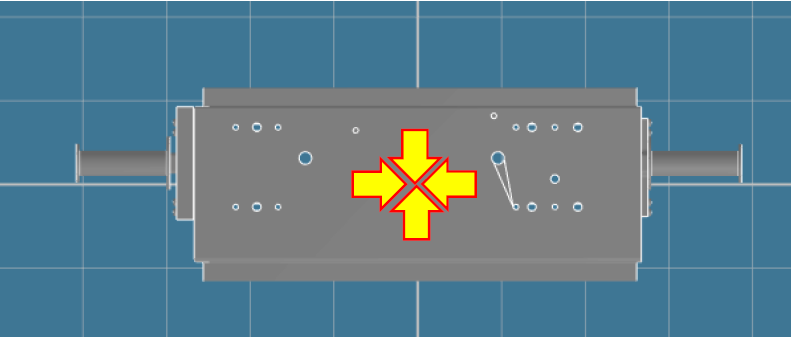

Model umiestnime do stredu súradnicového systému v osi X a Y.

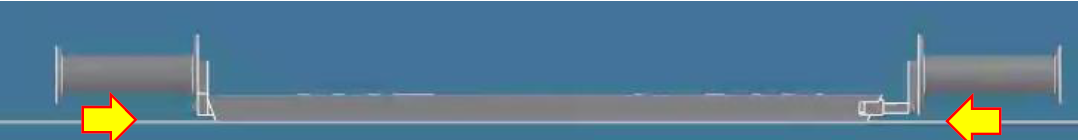

Z pohľadu umiestnenia vo výške osi Z položíme model ako keby ležal na stole. V prípade prípravku počítame so skutočnou výškou v prípravku.

Vytvorenie kriviek (projekcia)

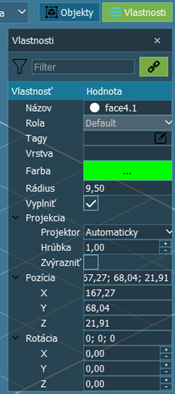

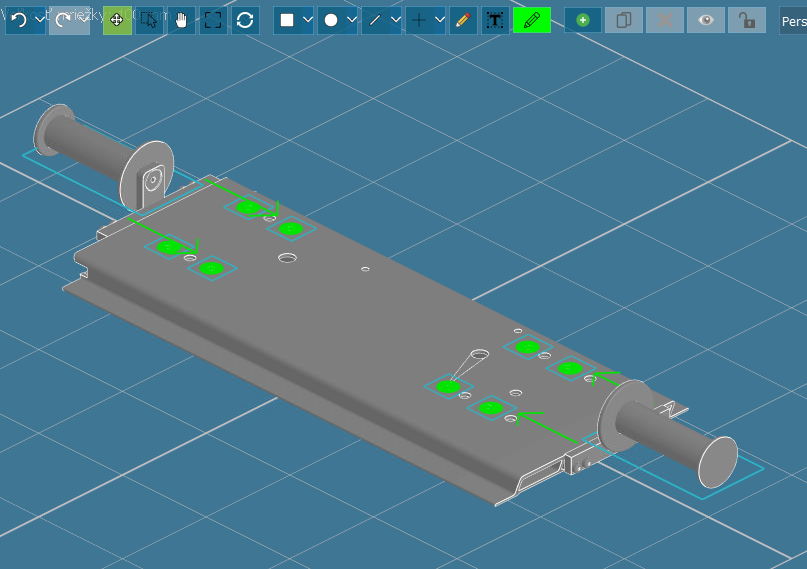

Nástrojmi kreslenia vytvoríme krivky pre projekciu a pomocou ich vlastností ich prispôsobíme.

Vytvorenie kriviek (Inšpekcia)

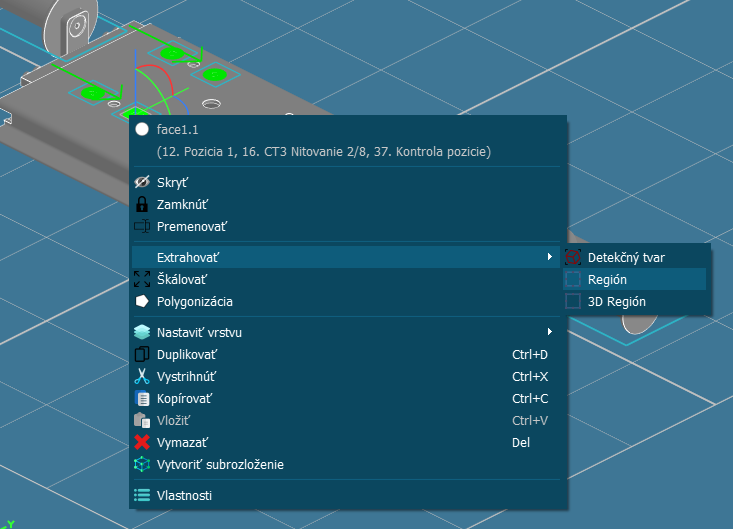

Kliknutím na objekt krivky rozbalíte menu pravým tlačidlom a vyberiete Extrahovať na Región.
Ďalej zvolíte voľbu konvertovať v prípade, že nechcete zachovať pôvodnú projekčnú krivku a zvolíte kameru Hikrobot.

Ostatné prvky CAD

	Undo			Kreslenie voľnou rukou
	Redo			Vloženie textu
	Posúvanie objektov			Nastavenie východiskovej farby objektov
	Výber objektov			Vkladanie iných objektov ako obrázok, model, layout, video...
	Posúvanie scény			Zobraziť / skryť objekt
	Priblíženie scény kurzorom			Uzamknúť polohovanie objektu
	Rotácia scény				Duplikovať / Vymazať objekt

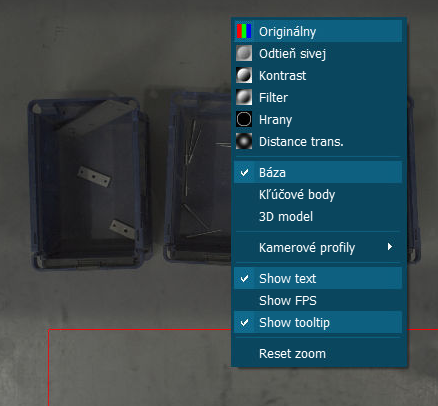

		Nástroje kreslenia			Voľba možnosti pohľadu na scénu

Práca s objektami CAD
