Úvod do programu
Spustenie programu
Aplikácia sa spúšťa automaticky po spustení systému Windows, alebo z plochy ikonou AMIN4.0. Pridružená rovnako automaticky spúšťaná aplikácia s názvom Docker zabezpečuje spracovanie a archiváciu výrobných dát.
![](../__attachments/622863/image-20230504-113753.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/622863/image-20230504-113810.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

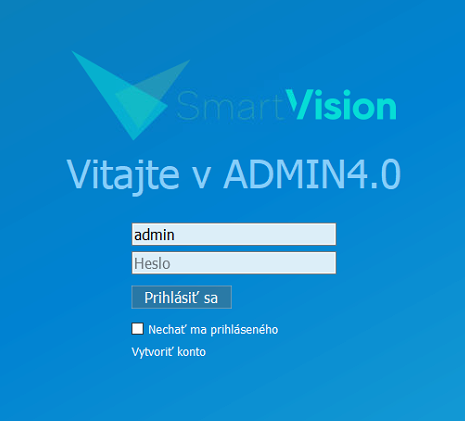

Program ADMIN4.0 sa spúšťa oknom prihlásenia užívateľa.
![](../__attachments/622863/att_25_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Prednastavený užívateľ je administrátor prihlasovaný: admin / admin.
Pokiaľ nie je vytvorený užívateľ tak ho môžeme vytvoriť manuálne kliknutím na „Vytvoriť konto“, alebo priložením identifikačnej RFID karty k čítačke a systém nás vyzve k vytvoreniu užívateľa automaticky pokiaľ už prihlásené ID karty nepozná. V prípade, že ID karty je rozpoznaný tak sa systém prihlási užívateľa spojeného s číslom karty.

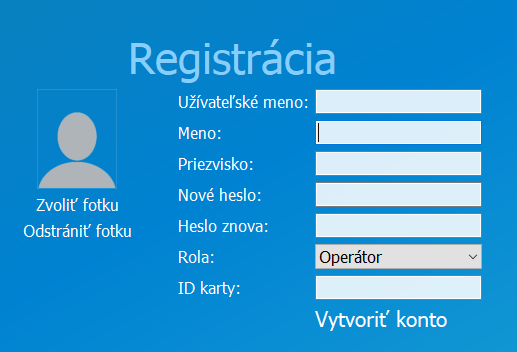

Vytvorenie užívateľa
Systém podporuje 4 úrovne prístupu a to:
Operátor – Nemá práva ovládať systém, iba tlačidlo Štart a Pauza.
SuperOperátor – Má právo ovládať WorkManager aplikáciu, ale nemá prístup do Štúdia.
Obsluha – Má práva ovládať WorkManager a Studio, ale nemôže spustiť automatický režim.
Administrátor – Plné práva aj spravovať užívateľov.
V prípade RFID kariet je možné vyplniť číslo karty pre prihlasovanie kartou.
![](../__attachments/622863/image-20230504-114337.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Vrátenie naspäť na obrazovku prihlásenia.
Úprava užívateľa
Pre zmenu údajov užívateľov je potrebné byť prihlásený ako Administrátor.
![](../__attachments/622863/image-20230504-114351.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Kliknutím na ikonu administrátora rozbalíte menu užívateľa.
![](../__attachments/622863/att_6_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

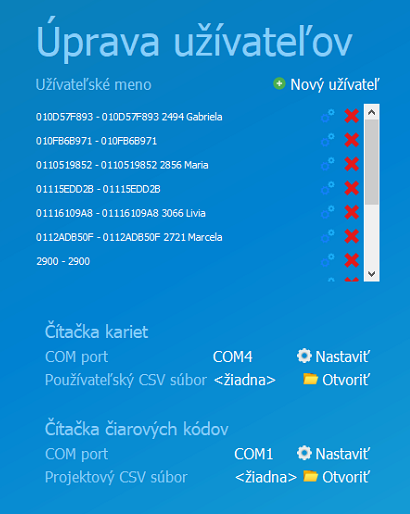

Okno úpravy užívateľov zobrazuje všetkých registrovaných užívateľov.
Každý užívateľ sa dá zmazať ❌ alebo editovať jeho profil ⚙️ .
![](../__attachments/622863/att_29_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
V tomto okne je možné konfigurovať čítačku RFID kariet ako aj čítačku čiarových kódov.
Otvorenie projektu

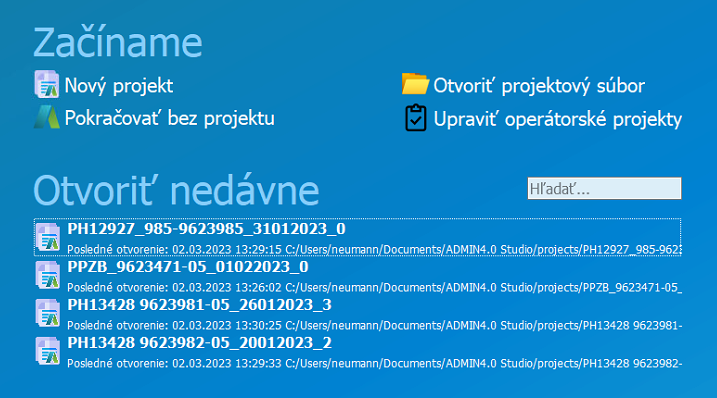

Po úspešnom prihlásení aplikácia vyzve užívateľa aby otvoril projekt zo zoznamu naposledy otvorených projektov v prípade prihláseného administrátora, alebo pridelených projektov, s ktorými môže pracovať operátor.
![](../__attachments/622863/att_31_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Nový projekt – umožňuje založiť nový projekt.
Pokračovať bez projektu – ak chceme vytvoriť projekt pomocou wizardu.
Otvoriť projektový súbor – pokiaľ poznáme cestu k existujúcemu projektu.
Upraviť operátorské projekty – tu môže administrátor prideliť projekty operátorom, ktorý budú môcť otvoriť len pridelené.

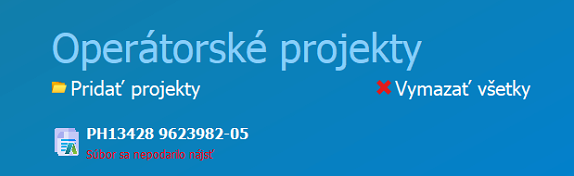

Operátorské projekty je okno zoznamu projektov s ktorými môže pracovať operátor. To znamená, že pokiaľ administrátor pridelí projekty operátorovi, ten bude môcť vyberať len medzi nimi.
![](../__attachments/622863/att_18_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Zoznámenie s prostredím ADMIN4.0

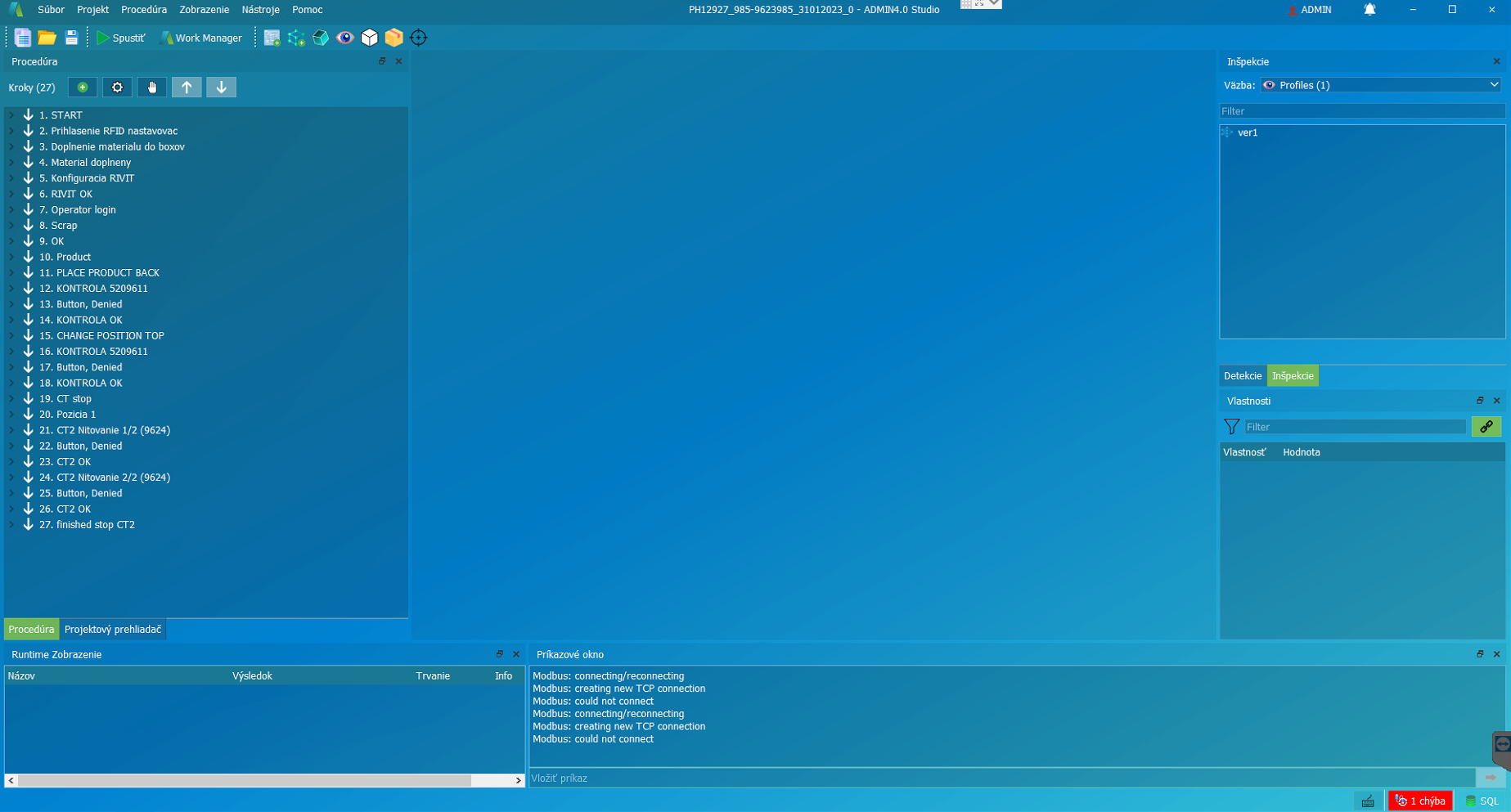

Pokiaľ je užívateľ prihlásený ako administrátor, bude mu otvorené okno konfigurátora s názvom Studio. Tlačidlo WorkManager ukončíme prácu v Studiu a prepneme sa do prostredia spustenia projektu.
![](../__attachments/622863/att_9_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/622863/att_35_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

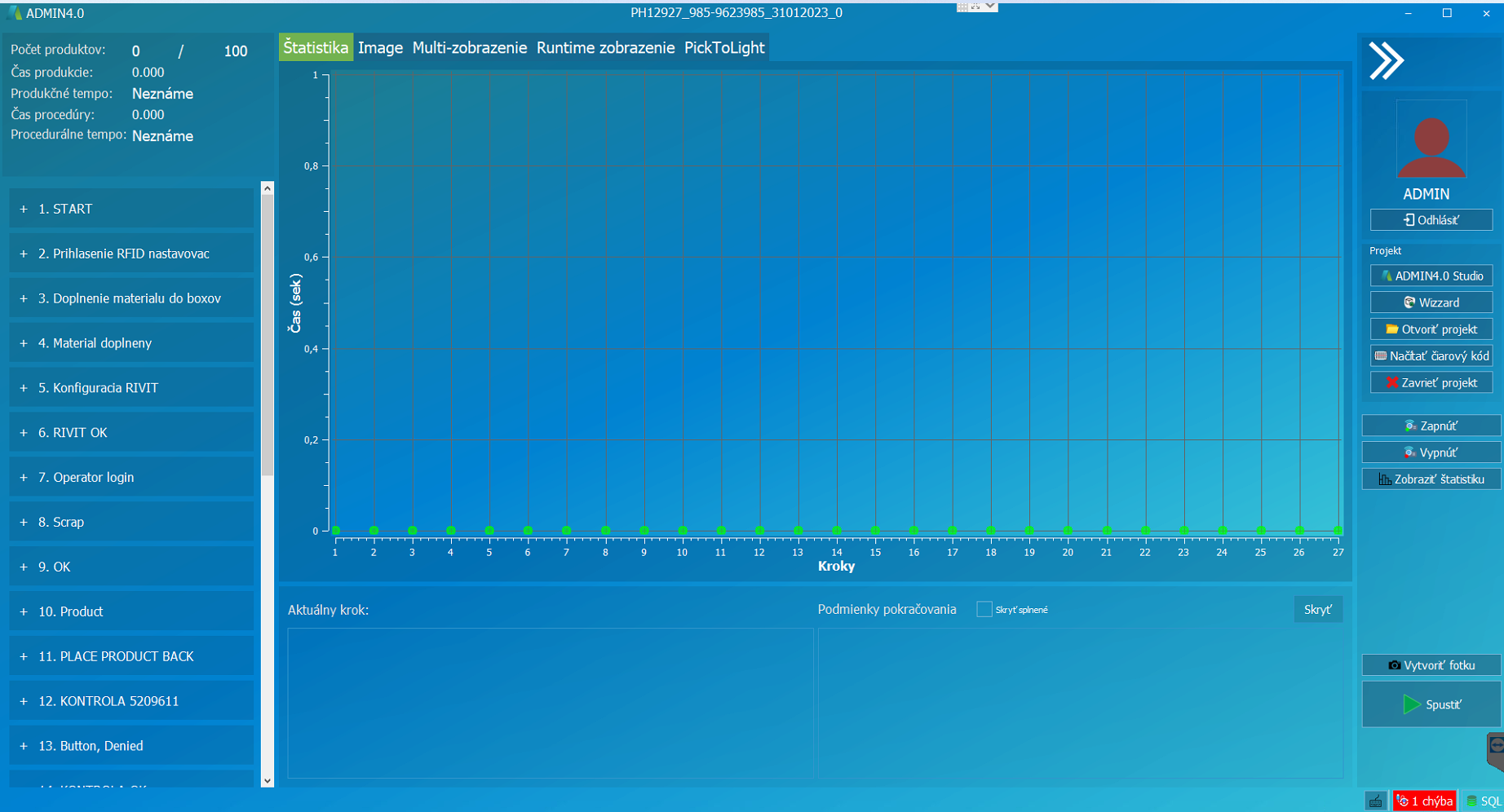

Pokiaľ je prihlásený užívateľ ako operátor, tak sa mu automaticky otvorí prostredie WorkManager.
![](../__attachments/622863/att_36_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

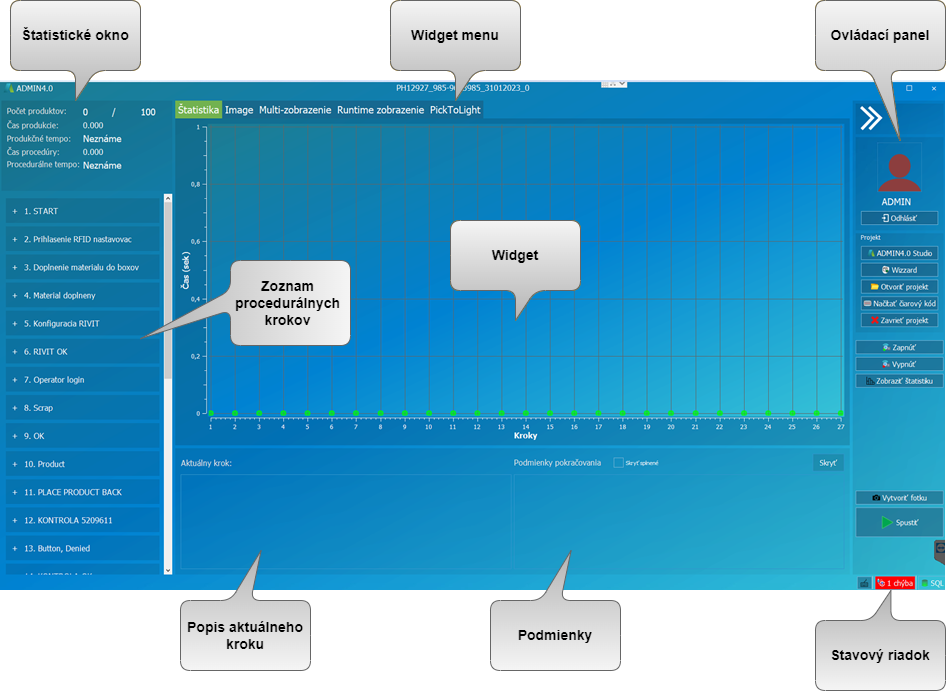

Práca v prostredí ADMIN4.0 WorkManager
Štatistické okno (Widget)

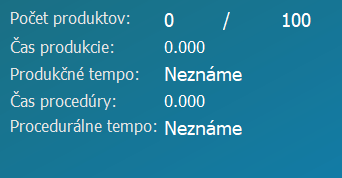

Zobrazenie časov aktuálneho času, celej produkčnej série, tempo.
![](../__attachments/622863/att_13_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Okno zobrazuje údaje o pracovných časoch a kvantite výroby:
Počet produktov - V prípade, že máme nastavený cieľ produkcie, teda počet kusov koľko chceme vyrobiť, tak sa tento stav zobrazuje.
Čas produkcie – Od posledného spustenia systému.
Produkčné tempo – Pokiaľ máme nastavený očakávaný čas jednotlivých krokov, tak je možné vypočítať priemerné tempo všetkých cyklov.
Čas procedúry – Čas aktuálneho cyklu.
Procedurálne temp – Tempo aktuálneho cyklu.
![](../__attachments/622863/att_32_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

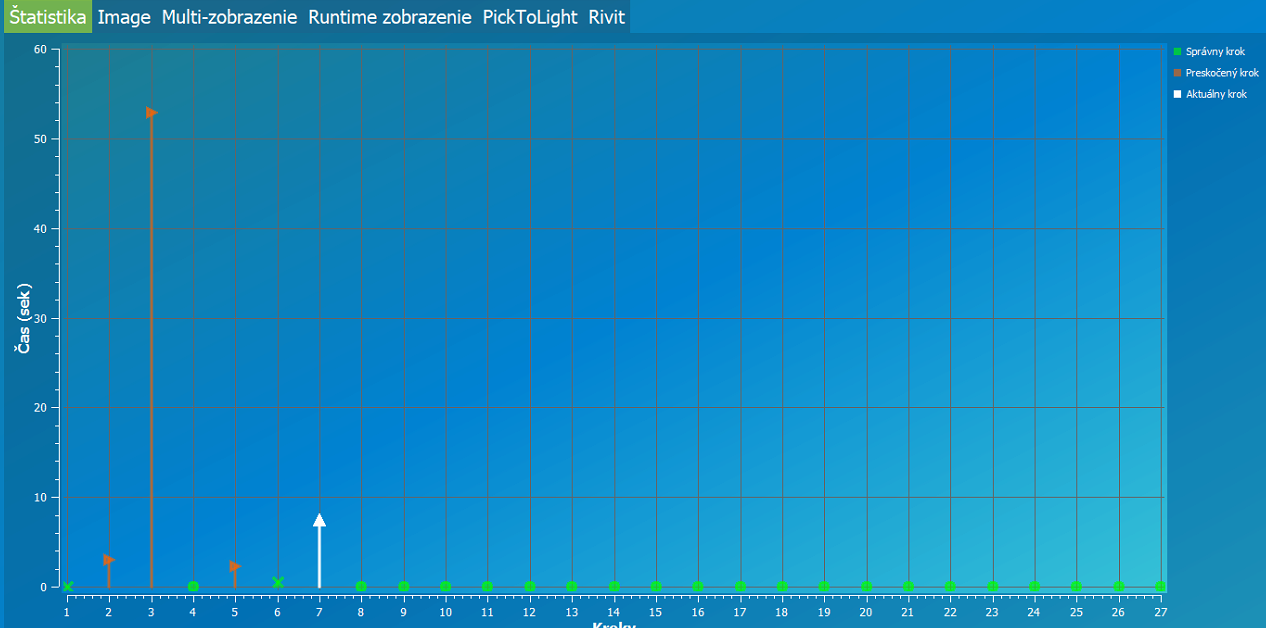

Štatistické okno, histogram časov jednotlivých krokov. Zobrazuje očakávaný čas a aktuálne trvanie. Ďalšie možnosti funkčného zobrazenia nájdete v zozname:
![](../__attachments/622863/att_14_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Štatistika – Histogram časov.
Image – Informačný obrázok pre aktuálny krok.
Multi-zobrazenie – Živý náhľad na obraz kamery a vision funkcie.
Runtime zobrazenie – Zobrazenie procesných informácií ako podmienky a podobne.
PickToLight – Zobrazenie materiálových pozícií a UniBox zariadení.
Rivit - nastavenie nitovacích nástrojov Rivit
Image (Widget)

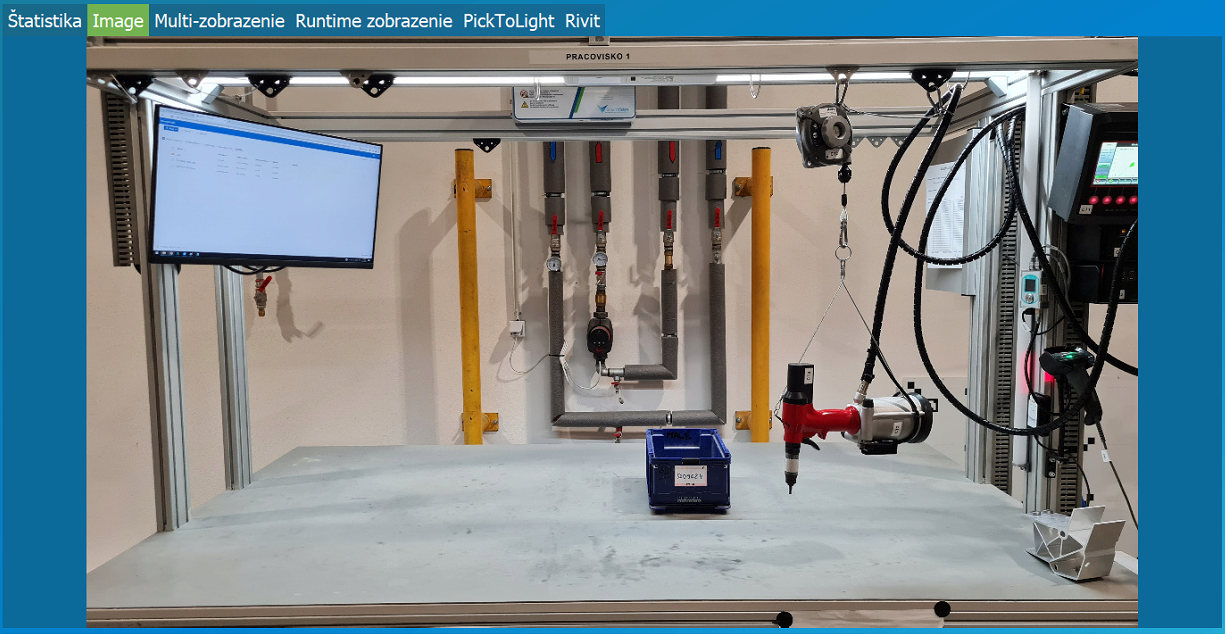

Image okno slúži na zobrazenie inštruktážneho obrázku pre aktuálny krok.
![](../__attachments/622863/att_38_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

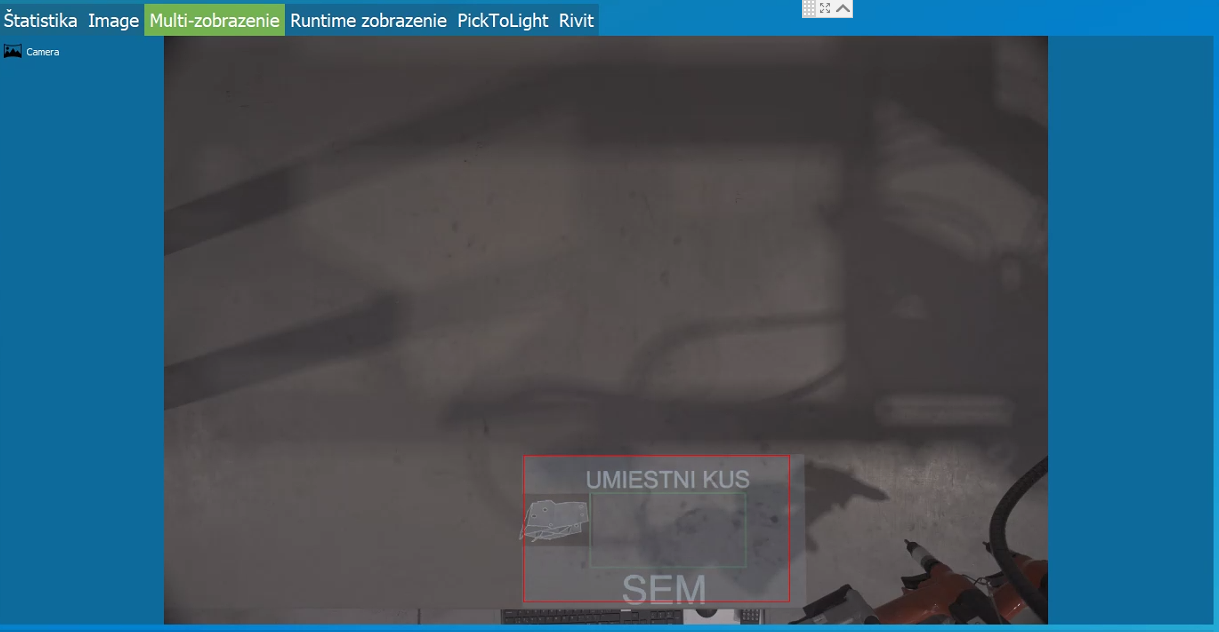

Multi-zobrazenie (Widget)
Je živý náhľad na kameru a jej vizuálne funkcie.
![](../__attachments/622863/att_33_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Pomocou ovládača Zvoliť zdroj si môžete zvoliť zdroj obrazu ktorý chcete vidieť ako aj usporiadane viacerých obrazov vedľa seba.
![](../__attachments/622863/image-20230504-113917.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/622863/image-20230504-113920.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Runtime (Widget)

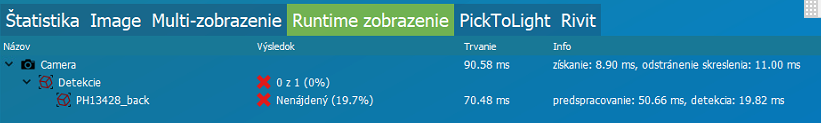

Runtime okno zobrazuje procesné informácie potrebné k správnemu vyhodnoteniu kroku ako výsledok inšpekcií, detekcií a iných aktívnych prvkov.
![](../__attachments/622863/att_20_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

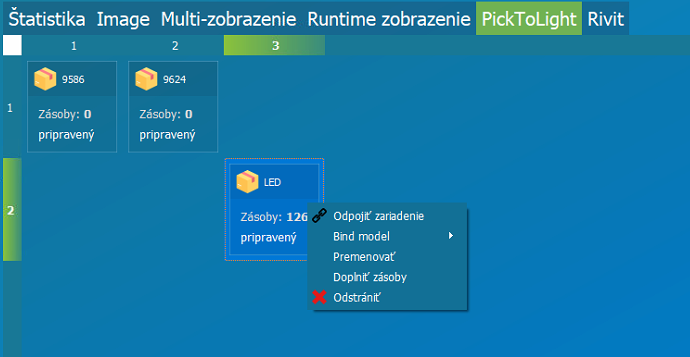

PickToLight (Widget)
Zobrazenie pozícií s materiálom a práca s nimi napríklad:
Doplniť materiál – funkcia vysvieti zvolenú pozíciu
![](../__attachments/622863/att_28_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

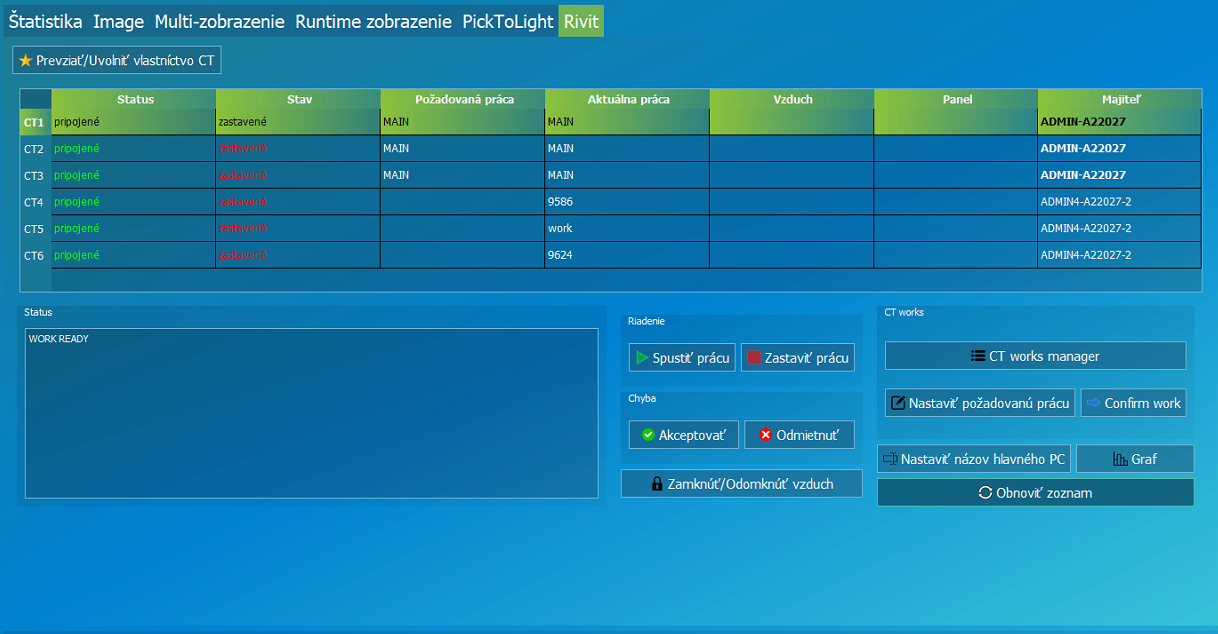

Rivit (Widget)
Zobrazenie nastavenia nitovacích nástrojov.
![](../__attachments/622863/att_34_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

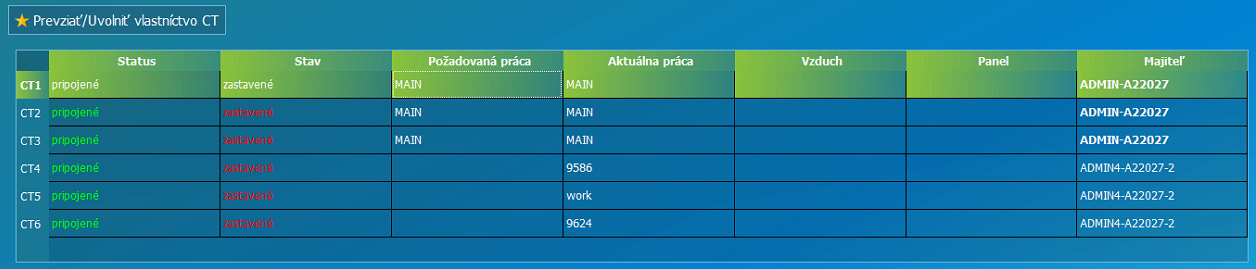

Zoznam dostupných nitovacích nástrojov.
![](../__attachments/622863/att_30_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Status – Komunikačný stav s nástrojmi pripojené / odpojené.
Stav – Funkčný status nástrojov spustené, alebo uvedené do prevádzky, alebo zastavené.
Požadovaná práca – Požadovaný nitovací program pre daný nástroj v programe projektu.
Aktuálna práca – Aktuálne zvolený program v nitovacom nástroji. Je potrebné aby sa zhodoval z požadovaným programom projektu.
Vzduch – Stav prívodu vzduchu ON/OFF.
Panel – Indikátor stavu zobrazovaný na panely.
Majiteľ – V prípade zdieľania nástrojov medzi viacerými PC je zobrazený majiteľ s názvom stanice. Pre uvoľnenie, alebo naopak privlastnenie nástroja použite tlačidlo Prevziať/Uvoľniť.
![](../__attachments/622863/image-20230428-113335.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

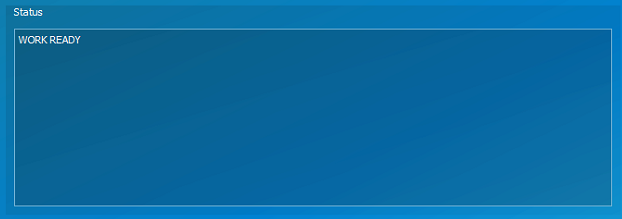

Výpis stavu nástroja
![](../__attachments/622863/att_16_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

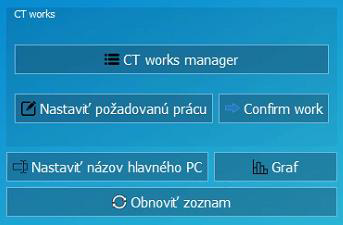

CT works manager – Otvorenie okna správy programov nitovania.
Nastaviť požadovanú prácu – Výber aktívneho programu nitovania. >>
![](../__attachments/622863/att_12_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Confirm work – Aktivovanie programu.
Nastaviť názov hlavného PC – Nastaviť názov hlavného programu v prípade zdieľaných nástrojov medzi viacerými stanicami.
Graf – Zobraziť výsledky posledného nitovania na grafe.
Obnoviť zoznam – obnoviť zoznam nástrojov.

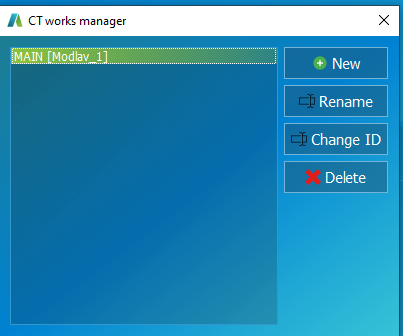

Vytvorenie a editácia programu pre nitovací nástroj.
![](../__attachments/622863/att_21_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
ID programu (Modlav_1, Modlav_2...) sa musí zhodovať s názvom programu v stanici Rivit, aby sa prepojili. Názov programu napr. MAIN je len informačný pre prácu s nástrojom.

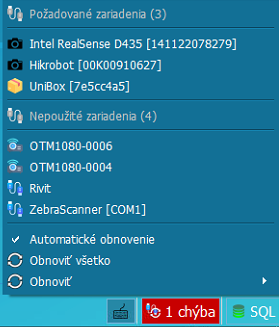

Stavový riadok
Zobrazenie stavu pripojeného hardvéru a taktiež v prípade chyby komunikácie sa zobrazí ako chýbajúce červenou farbou. Zoznam pripojených zariadení sa obnoví pomocou funkcie Obnoviť.
![](../__attachments/622863/att_22_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

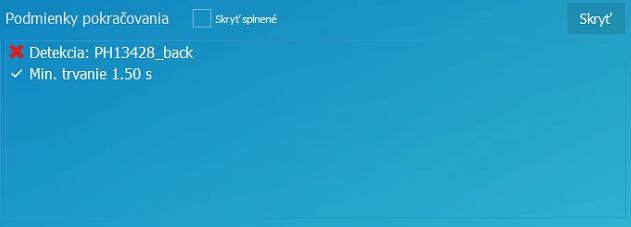

Okno podmienok
Zobrazuje aktuálny stav podmienok v danom kroku.
![](../__attachments/622863/att_23_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

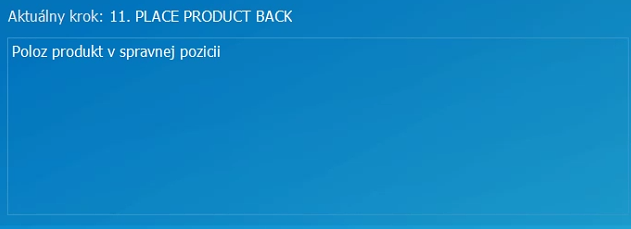

Informačné okno
Zobrazuje textový popis k aktuálnemu kroku.
![](../__attachments/622863/att_24_for_622863.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

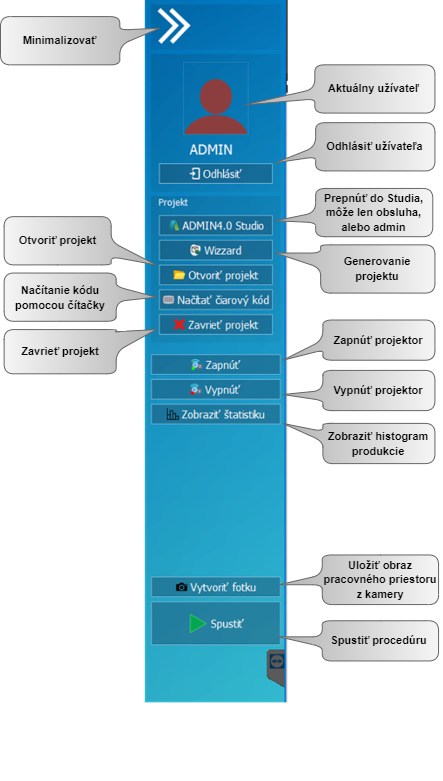

Ovládací panel
Ovládanie projektu.
