Prílohy

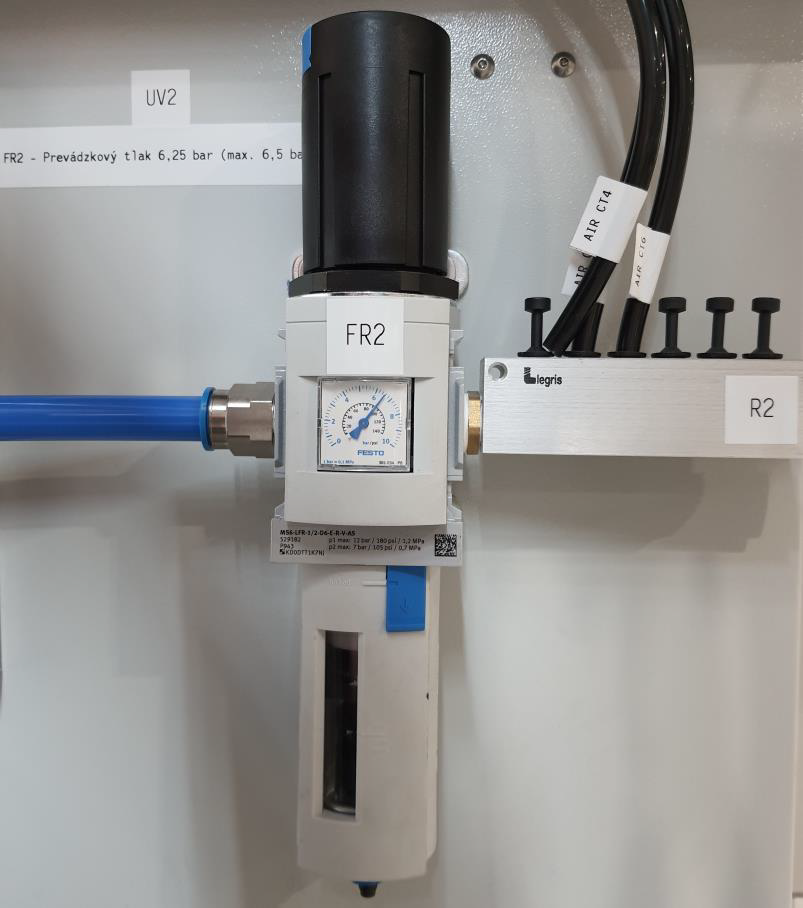

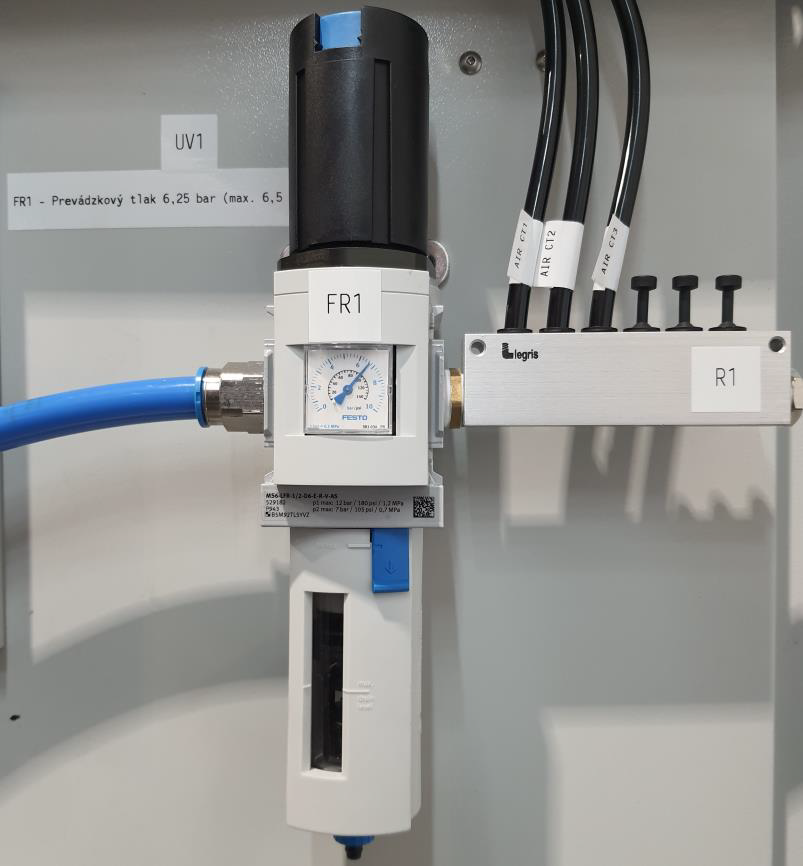

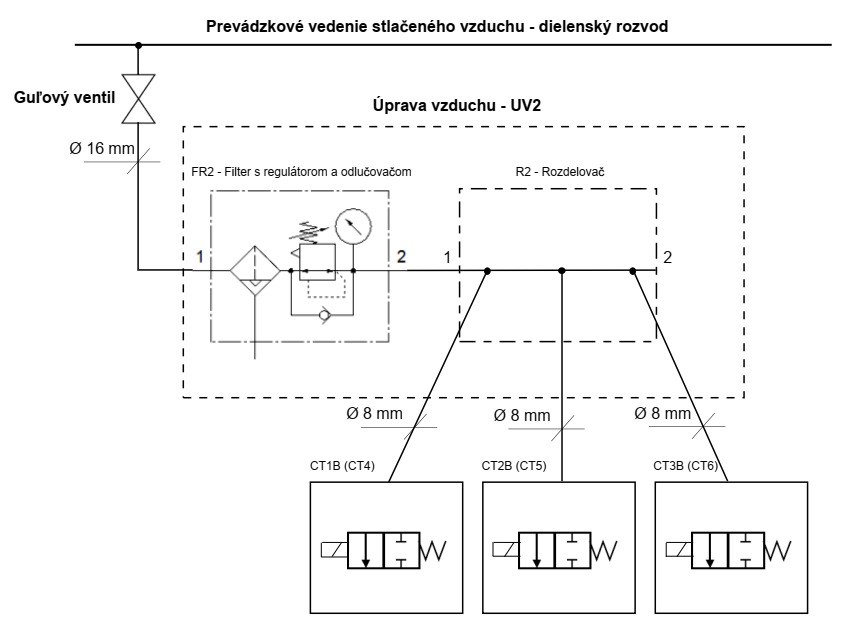

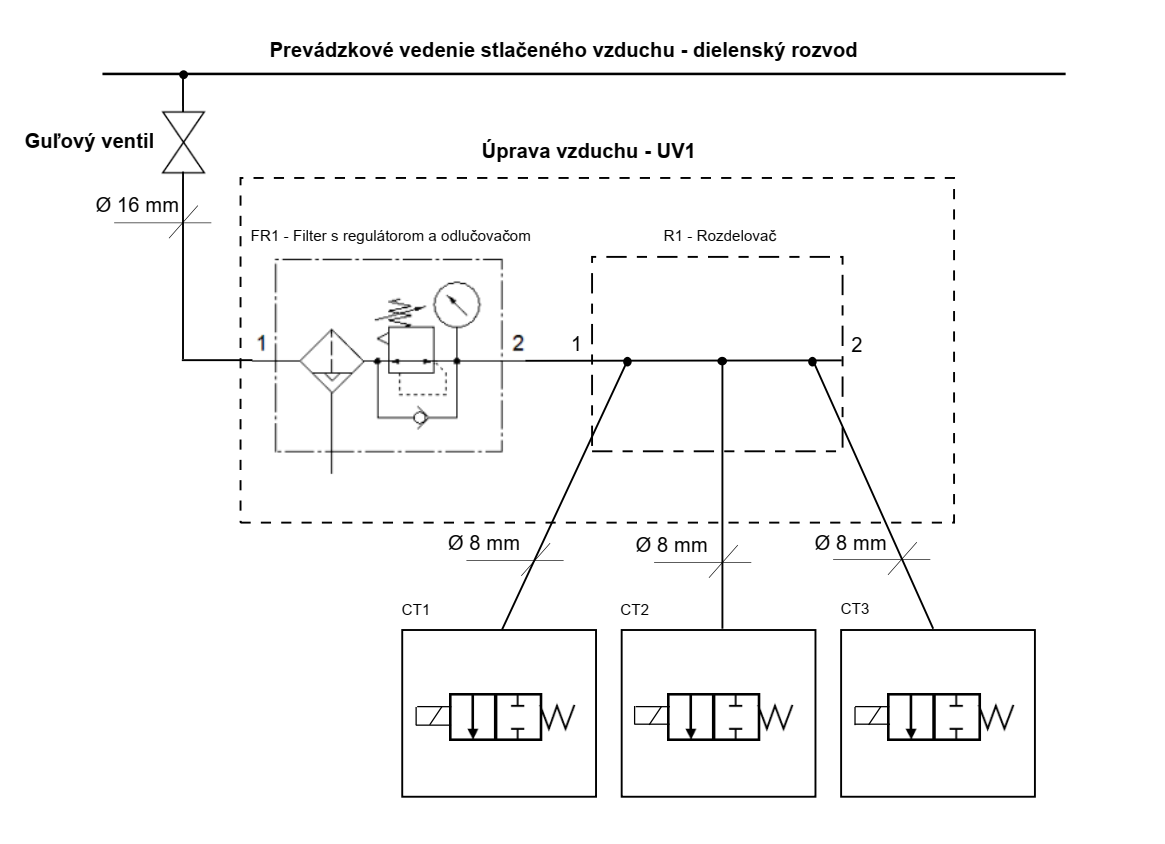

Pneumatická schéma, úprava vzduchu (UV1, UV2)
![](../__attachments/10092593/image-20230530-141829.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-141836.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-141910.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-141913.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-142453.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

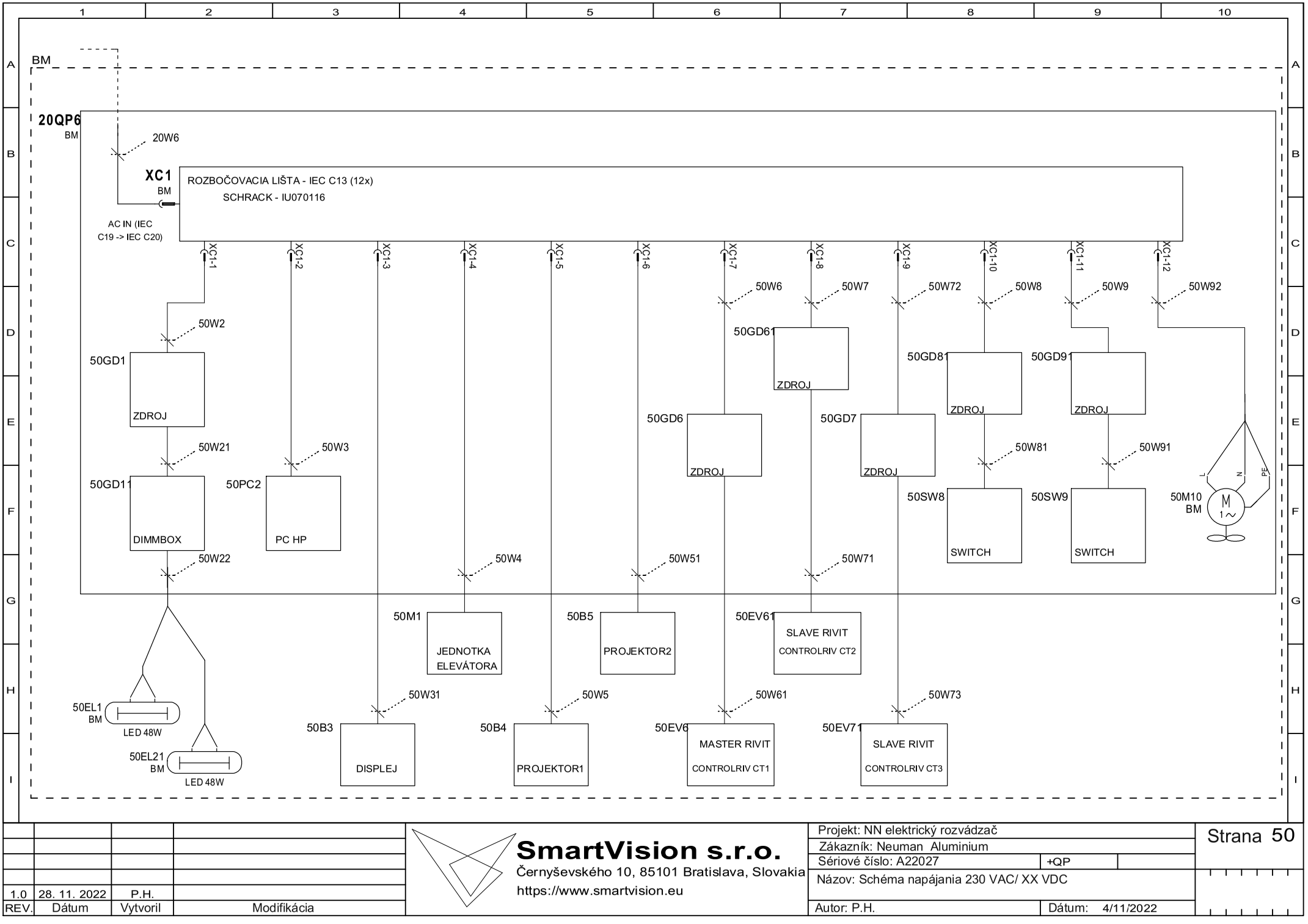

Elektrická schéma zapojenia PC skrinky 20QP6
![](../__attachments/10092593/image-20230530-142524.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

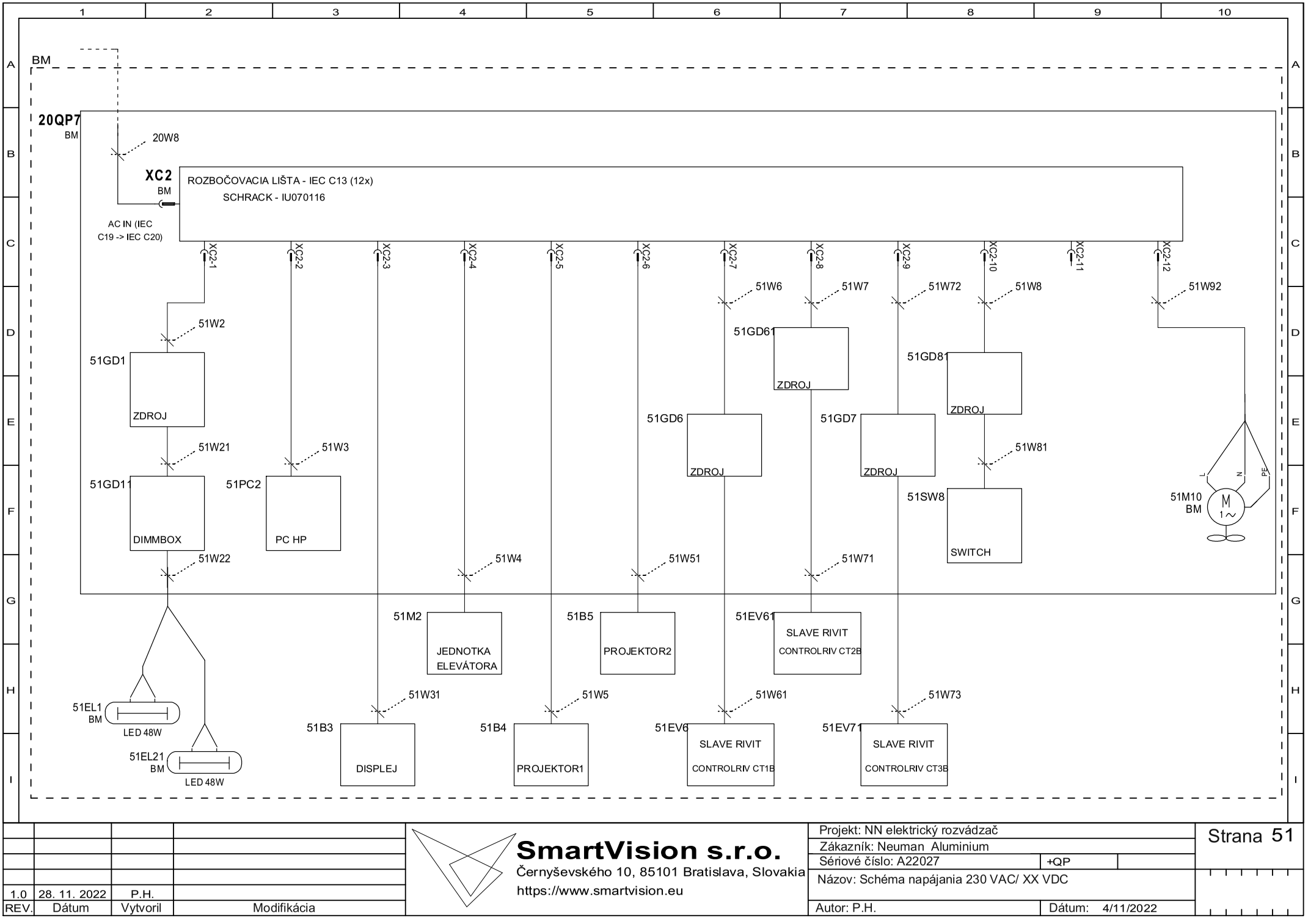

Elektrická schéma zapojenia PC skrinky 20QP7
![](../__attachments/10092593/image-20230530-142619.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

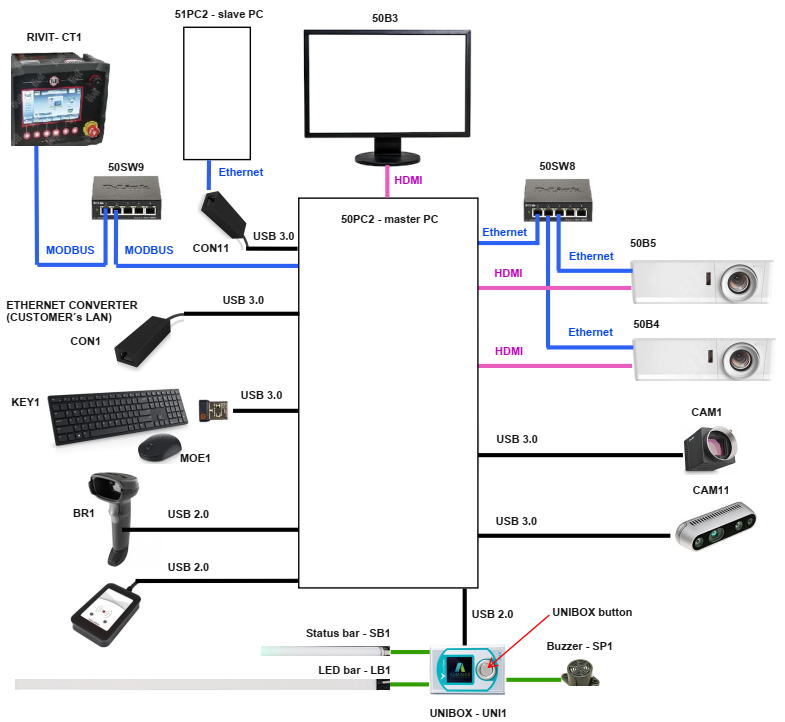

Zapojenie PC stanice 50PC2 – master
![](../__attachments/10092593/image-20230530-142642.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

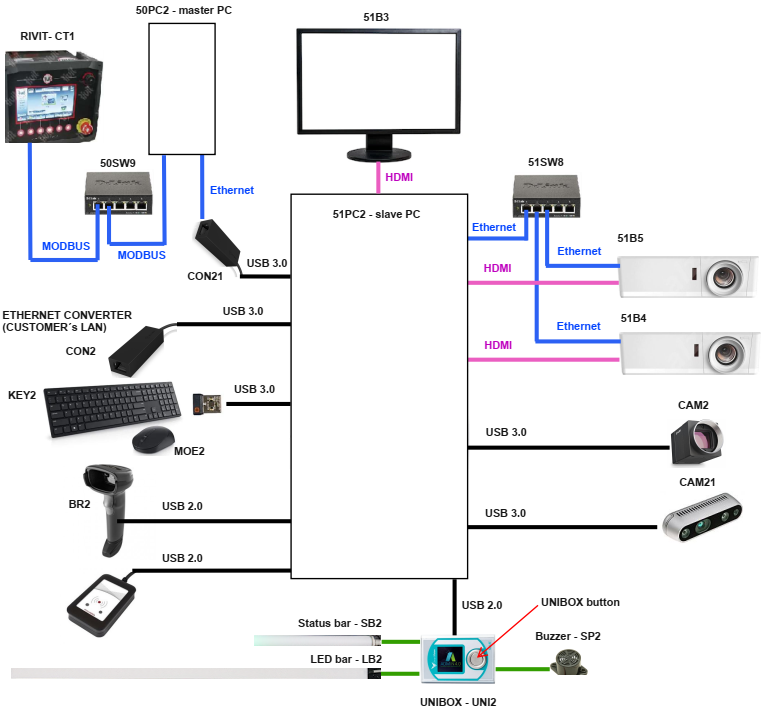

Zapojenie PC stanice 51PC2 – slave
![](../__attachments/10092593/image-20230530-142724.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)

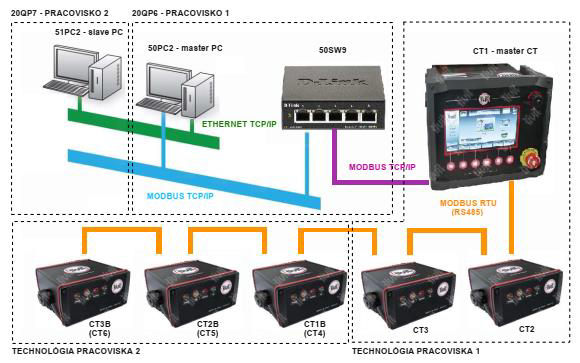

Konfigurácia komunikačnej siete zariadenia
![](../__attachments/10092593/image-20230530-142753.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
Súpis komponentov
![](../__attachments/10092593/image-20230530-142913.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-142934.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-143019.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
![](../__attachments/10092593/image-20230530-143043.png?inst-v=f9938fa3-1a8d-495f-a5ac-bf85a984d0cb)
